Nota técnica digital · Contenedor BESS

POWERCABIN 5

Contenedor de almacenamiento LFP refrigerado por líquido, diseñado para proyectos de alta capacidad con una energía nominal de 5.015 MWh y una potencia nominal de 2.508 MW

Arquitectura integrada con sistema de baterías, BMS, sistema de supresión de incendios, gestión térmica y distribución auxiliar

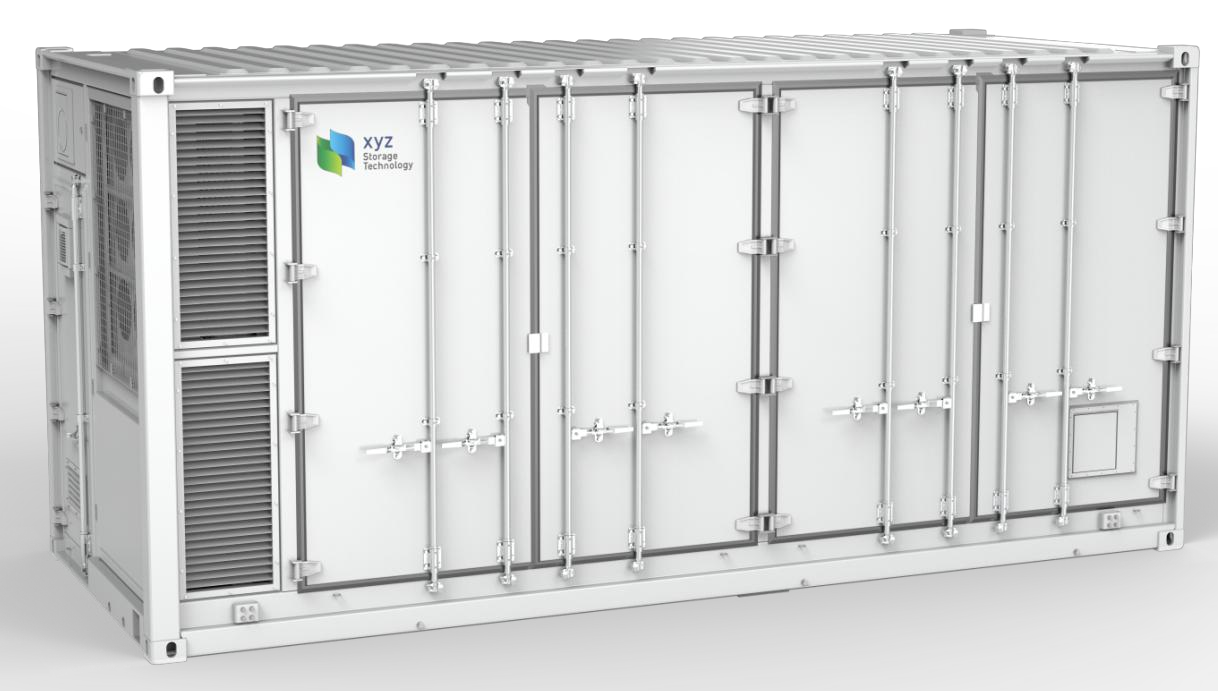

POWER CABIN 5, contenedor BESS de 5.015 MWh
5.015 MWh · 0.5P · 2 HORAS
2.508 MWPotencia nominal de carga y descarga
314 Ah LFPCeldas de fosfato de hierro-litio
IP55Protección del contenedor
≤43 tPeso indicado en especificación
Alta capacidad integrada

Energía, control y seguridad en un solo contenedor

POWER CABIN 5 combina alta densidad energética con sistemas dedicados de monitoreo, protección contra incendios y control térmico para aplicaciones de gran escala.

01 · CAPACITY

5.015 MWh en formato contenedor

Una plataforma de dos horas para proyectos industriales, infraestructura crítica, microrredes y grandes consumidores

0.5P2.508 MWAlta densidad
02 · INTEGRATION

Arquitectura completamente integrada

Sistema de baterías, BMS, FSS, TMS, gabinete de confluencia DC y distribución auxiliar dentro de una sola solución

BMSFSSTMS
03 · RELIABILITY

Control térmico y protección multinivel

Refrigeración líquida, detección de humo, calor y gases, extinción por aerosol y monitoreo centralizado

Liquid coolingIP55UL 9540A

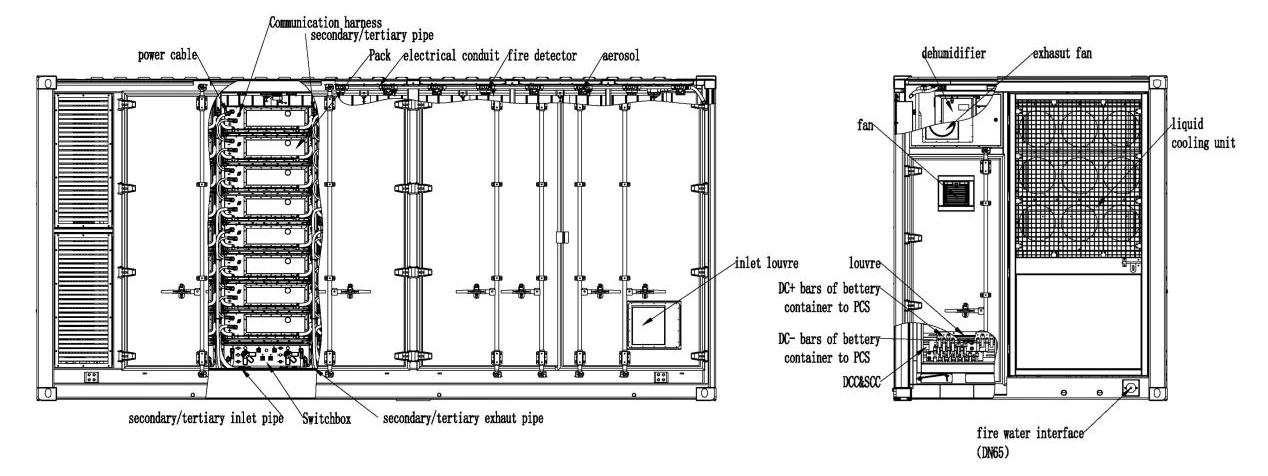

Distribución interna del POWER CABIN 5
Arquitectura del sistema

Una plataforma de almacenamiento completa

La especificación integra los subsistemas requeridos para administrar energía, proteger las baterías y mantener una temperatura operativa homogénea.

Battery systemCeldas LFP, módulos, clusters y cajas de alto voltaje
BMSMonitoreo y control en tres niveles: BMU, BC y BA
FSSDetección, alarma, ventilación y dispositivos de aerosol
TMSRefrigeración y calentamiento mediante circuito líquido
DC cabinetConfluencia, distribución, control y desconexión
AuxiliaryAlimentación, UPS, respaldo y control auxiliar
Technical overview

Especificaciones del POWER CABIN 5

Resumen técnico comercial basado en la especificación del fabricante. La configuración final debe confirmarse para cada proyecto.

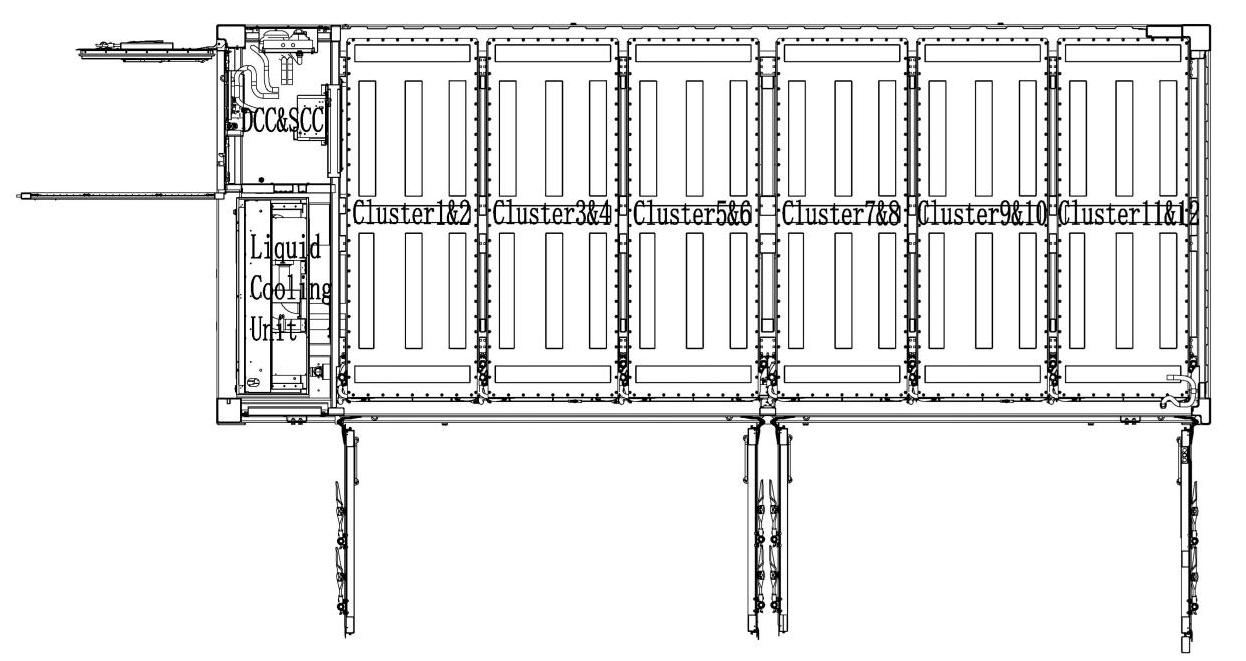

Vista superior y distribución del POWER CABIN 5
Contenedor integradoÁrea eléctrica, refrigeración líquida y sistema de baterías dentro de una arquitectura de alta densidad
ProductoPOWER CABIN 5
TipoContenedor BESS LFP refrigerado por líquido
Energía nominal5.015 MWh
Potencia nominal2.508 MW · 0.5P
Duración nominalAproximadamente 2 horas
Voltaje nominal1,331.2 V DC
Rango de voltaje1,164.8 - 1,497.6 V DC
CeldasLFP 314 Ah · CALB L173F314A
Temperatura ambiente de operación-20 °C a 55 °C
Temperatura de almacenamiento-30 °C a 60 °C
Dimensiones2,438 × 6,058 × 2,896 mm
Peso≤43 t
ProtecciónContenedor IP55 · Módulo IP67
Altitud de aplicación≤3,000 m s. n. m.
ComunicaciónCAN · TCP/IP · RS485 · Fibra ST
Consumo auxiliar máximo39 kW, incluyendo BMS y chiller
Normativas indicadas en la especificación: IEC 62619, IEC 63056, IEC 61000-6-2/4, UL 1973, UL 9540A, UN 38.3 y UN 3536, según componente. La aplicabilidad debe validarse por configuración y proyecto.
Punto pendiente de validación documental: la tabla principal indica una configuración y el desarrollo interno describe otra. Por ello, esta nota no publica el número exacto de cadenas hasta recibir confirmación del fabricante.
Safety architecture

Detección, control y supresión integrados

El sistema de protección contra incendios combina detección de humo, temperatura y gases combustibles con ventilación, alarmas y dispositivos de aerosol.

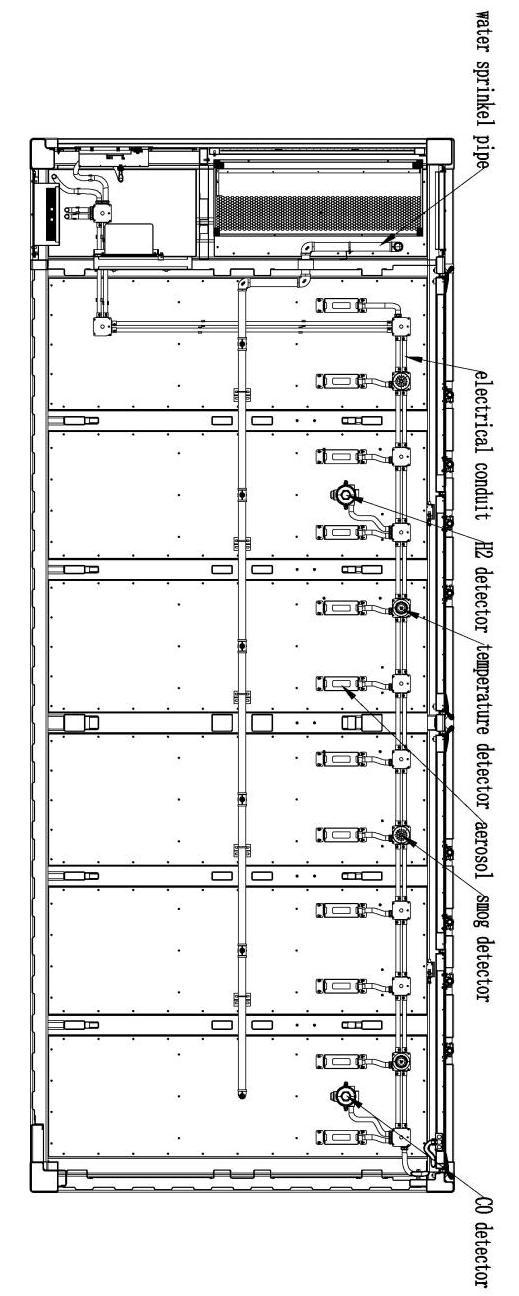

Distribución del sistema de supresión de incendios

Fire Suppression System

La arquitectura incluye panel de control, detectores, alarmas audibles y visuales, ventilación y extinción por aerosol.

2 detectores de humo y 2 de calorDetección de H₂ y CO12 dispositivos de aerosol indicados en la especificaciónRociadores y conexión rápida DN65

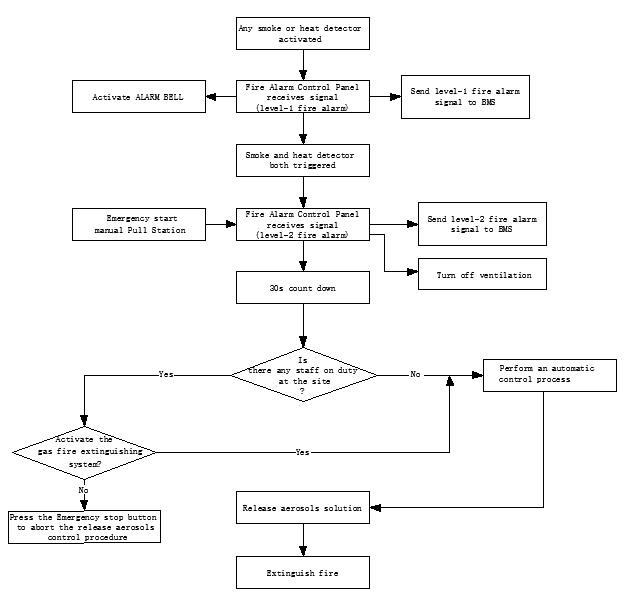

Lógica de control del sistema contra incendios

Lógica automática multinivel

La secuencia distingue alarmas de nivel I y II. En nivel II, la especificación contempla una cuenta regresiva de 30 segundos, cierre de ventilación y activación del aerosol, con paro de emergencia disponible.

Alarmas y señales hacia EMSActivación automática y manualVentilación por concentración de gasParo de emergencia antes de liberación
Thermal Management System

Temperatura uniforme mediante refrigeración líquida

El TMS distribuye una mezcla acuosa de etilenglicol a través de placas de enfriamiento para reducir diferencias térmicas entre celdas. Opera en modos de refrigeración, calentamiento, espera y autocirculación.

≥60 kWCapacidad frigorífica indicada bajo condición L35/W18
±1 KPrecisión de control de temperatura del refrigerante
15-21 °CRango configurable de temperatura del fluido
50% glicolMedio de enfriamiento declarado

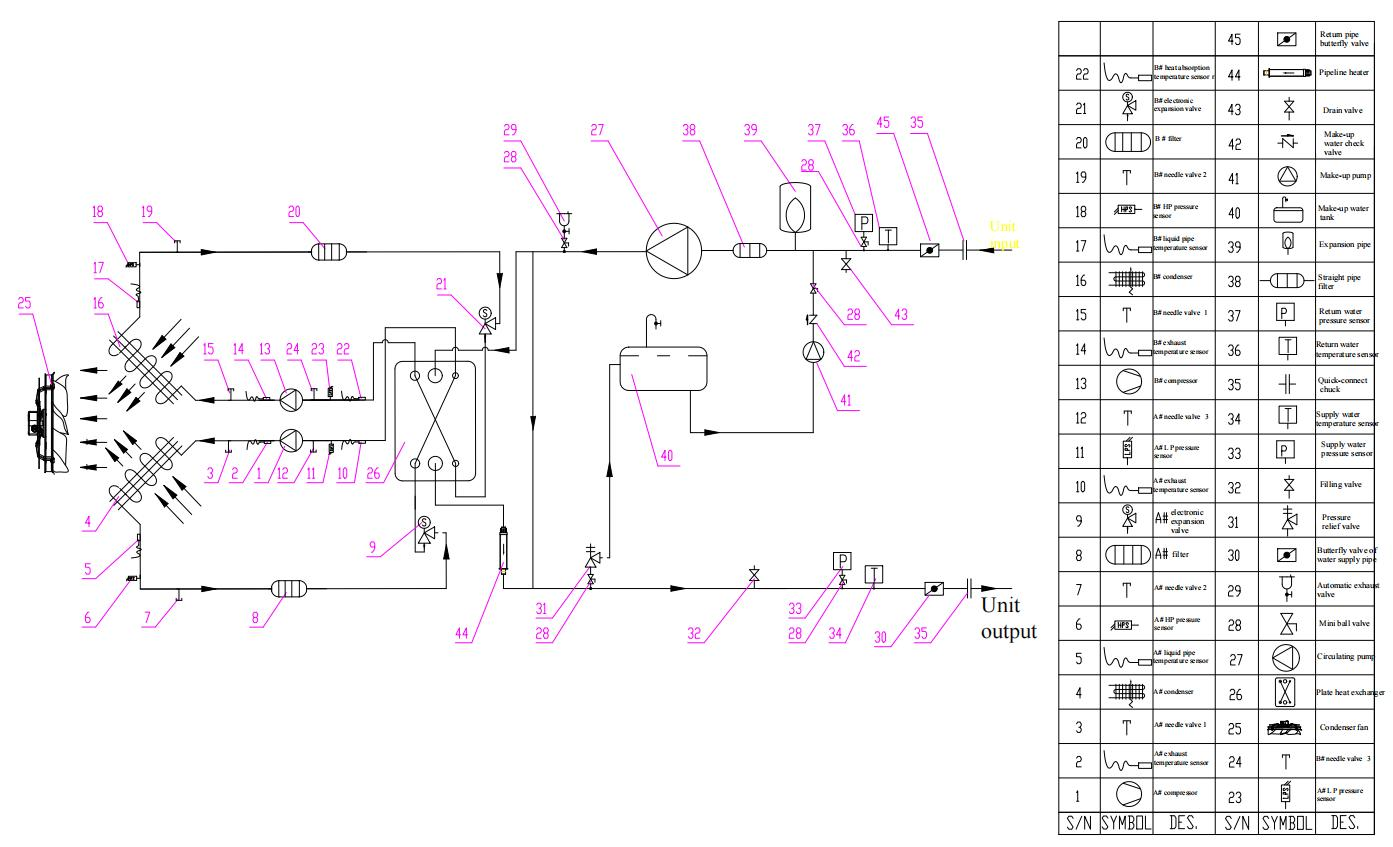

Diagrama del sistema de refrigeración líquida
Site requirements

Instalación sujeta a ingeniería de sitio

La especificación incorpora criterios de emplazamiento, ventilación, separación, cimentación, drenaje y puesta a tierra que deben adaptarse a la normativa local.

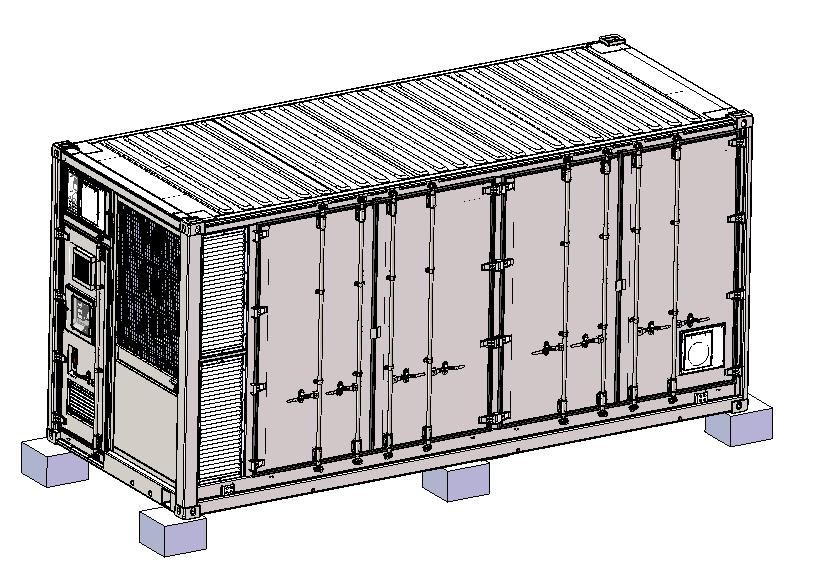

Apoyos de cimentación para POWER CABIN 5

Cimentación y carga

La base debe soportar una carga de 43 toneladas sin deformación durante la vida de diseño indicada.

  • Al menos seis puntos de apoyo
  • Fijación obligatoria en los cuatro puntos de esquina
  • Desviación de nivel ≤±10 mm
  • Resistencia de puesta a tierra ≤0.1 Ω

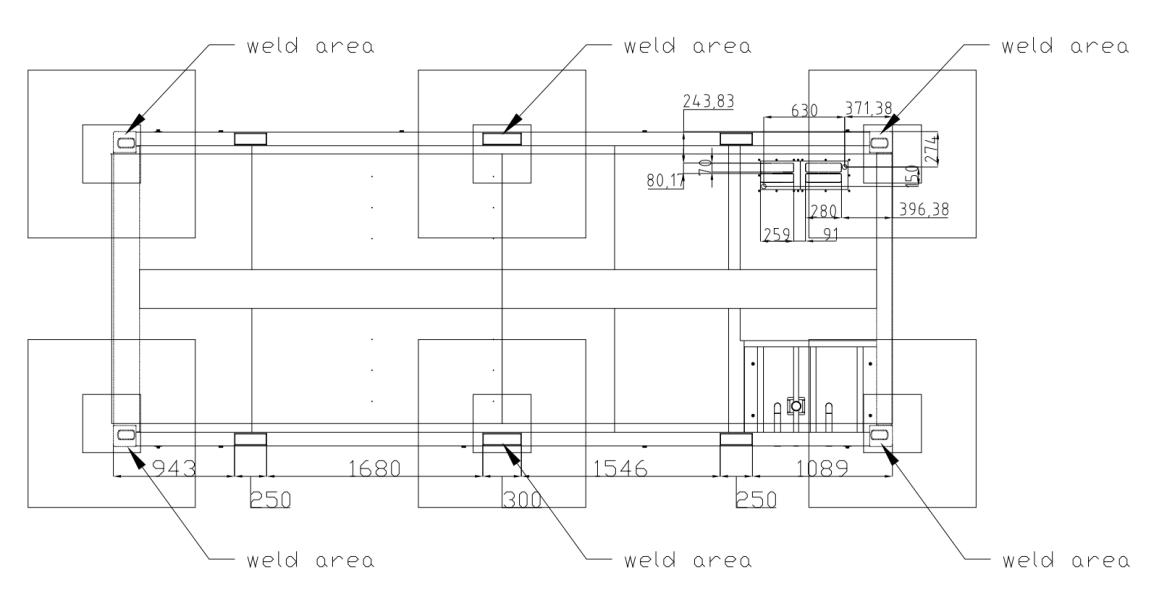

Plano de cimentación del POWER CABIN 5

Espacios y entorno

El sitio debe ser estable, ventilado, sin riesgo de inundación y alejado de fuentes de polvo, gases corrosivos o materiales inflamables.

  • Separaciones recomendadas de 4,000 mm en lados de servicio
  • Considerar espacio de maniobra para montacargas
  • Caudal de aire indicado: 7,400 m³/h
  • Drenaje conforme a precipitación histórica local
Nota de ingeniería: los requisitos de distancia, cimentación y protección deben validarse contra reglamentos, códigos contra incendio, condiciones geotécnicas y criterios de la autoridad competente en México.
Ingeniería OPSLAG

Integra 5 MWh de capacidad con una arquitectura industrial.

El dimensionamiento final depende del servicio requerido, perfil de carga, potencia del PCS, tensión de interconexión, estrategia operativa, condiciones ambientales y requisitos de seguridad del sitio.
